În spațiile în care sunt utilizate echipamente care emit radiații X, alegerea materialelor de construcție trebuie făcută cu mult mai multă atenție decât într-o amenajare obișnuită. Pereții, tavanele și zonele de compartimentare pot avea un rol direct în limitarea expunerii, iar soluția aleasă trebuie să răspundă cerințelor concrete ale proiectului.
Plăcile de gips carton cu protecție la radiații sunt utilizate tocmai în astfel de situații. Ele pot face parte din sisteme cu plumb sau din sisteme fără plumb, iar diferențele dintre acestea țin de structură, performanță, montaj și modul în care se integrează în ansamblul unei încăperi. Pentru a alege corect, este important să înțelegi nu doar din ce sunt realizate, ci și cum funcționează și ce condiții trebuie respectate la instalare.
Ce sunt plăcile de gips carton cu protecție la radiații și unde le folosești?
Din ce sunt realizate plăcile de gips carton cu radioprotecție?
Plăci cu plumb sau Safeboard: cum alegi soluția potrivită?
Cum montezi corect plăcile de gips carton cu protecție la radiații?
Ce reglementări și aspecte de siguranță trebuie să respecți?
Ce sunt plăcile de gips carton cu protecție la radiații și unde le folosești?
Plăcile de gips carton cu protecție la radiații sunt materiale speciale concepute pentru realizarea unor sisteme de ecranare în încăperi în care se folosesc aparate care emit raze X. Față de o placă standard, acestea contribuie la reducerea nivelului de radiații care poate ajunge în spațiile învecinate. Sunt utilizate frecvent în:
- cabinete de radiologie;
- clinici stomatologice;
- spitale și centre medicale;
- cabinete veterinare cu echipamente radiologice;
- laboratoare;
- spații tehnice în care funcționează echipamente cu raze X.
În practică, clienții care amenajează astfel de spații trebuie să privească radioprotecția ca pe un sistem complet, nu ca pe o simplă alegere de placă. Sunt importante inclusiv structura de susținere, numărul de straturi, rosturile, ușile, golurile tehnice și toate străpungerile prin perete. Pentru zonele de compartimentare, soluțiile din gama de plăci și accesorii din gips carton pot face parte dintr-un sistem mai amplu, însă varianta folosită trebuie să fie compatibilă cu cerințele de protecție stabilite prin proiect.
Din ce sunt realizate plăcile de gips carton cu radioprotecție?
Soluțiile de radioprotecție pe bază de gips carton pot funcționa diferit, în funcție de materialele integrate în sistem. În unele cazuri, placa este asociată cu un strat de plumb, iar în altele protecția este obținută printr-un miez special cu bariu și având cu densitate ridicată. Cele două variante urmăresc același obiectiv: atenuarea razelor X și reducerea nivelului de radiație transmis prin perete. Diferențele apar însă în ceea ce privește greutatea, manipularea, execuția, prețul și detaliile tehnice ale montajului.
Cum funcționează plăcile laminate cu plumb?
Plumbul este folosit de mult timp în ecranarea radiologică datorită densității sale mari. În cazul plăcilor laminate, o foaie de plumb este aplicată pe placa de gips carton, iar ansamblul rezultat combină rolul de finisare și compartimentare cu cel de protecție.
Grosimea stratului de plumb nu este aleasă orientativ, ci trebuie stabilită în funcție de cerințele proiectului și de calculul de radioprotecție. Acest tip de sistem are câteva particularități importante:
- greutatea plăcilor este mai mare;
- manipularea necesită mai multă atenție;
- îmbinările trebuie realizate astfel încât ecranarea să rămână continuă;
- străpungerile pentru prize sau instalații trebuie tratate separat;
- lucrul cu plumb presupune cerințe suplimentare privind manipularea și gestionarea deșeurilor.
Soluțiile cu plumb pot fi foarte eficiente, însă montajul trebuie executat riguros, deoarece orice întrerupere a stratului de protecție poate reduce performanța sistemului.
Plăcile cu plumb sunt potrivite pentru aparatele de radiologie cu putere mare, de tip CT.
De cele mai multe ori, plăcile cu plumb sunt la comandă și au costuri relativ ridicate.
Cum funcționează plăcile fără plumb, tip Safeboard?
Plăcile tip Safeboard oferă o alternativă fără plumb. În locul unei foi metalice aplicate pe suprafața plăcii, protecția este obținută printr-un miez special cu densitate ridicată, cu bariu, capabile să atenueze razele X 9Roentgen). Un exemplu cunoscut este Knauf Safeboard, care utilizează sulfat de bariu în compoziția miezului.
Acest tip de soluție poate fi mai ușor de integrat în lucrările de construcție uscată și elimină o parte dintre dificultățile asociate plumbului. Avantajele practice includ:
- manipulare mai simplă;
- debitare apropiată de cea a plăcilor de gips carton obișnuite;
- lipsa unui strat separat de plumb;
- integrare facilă în sisteme de pereți și tavane
- integrarea într-un sistem care conține și o masă de spaclu pentru rosturi și o bandă de rost, ambele compatibile cu sistemul de protecție la radiații.
Deci, sistemul nu înseamnă doar placa propriu-zisă. Rosturile trebuie tratate cu materialele recomandate pentru radioprotecție, iar numărul de straturi trebuie respectat conform configurației tehnice. De asemenea, trebuie utilizate accesorii rezistente la radiatii, precum uși de vizitare speciale, realizate cu plăci Safeboard
Alegerea numarului de plăci de tip Safeboard se face în funcție de puterea aparatului și necesarul de mm de plumb indicat de proiectul de autorizare.
Plăcile de protecție la radiații Knauf Safeboard sunt indicate pentur cabinetele de radiologie dentară sau veterinară, în care funcționează aparate de radiologie de putere mică și medie.
Plăci cu plumb sau Safeboard: cum alegi soluția potrivită?
Alegerea dintre plăcile laminate cu plumb și cele fără plumb nu ar trebui făcută doar în funcție de preț sau de ușurința montajului. Soluția trebuie corelată cu nivelul de ecranare necesar și cu particularitățile încăperii. Printre factorii care influențează alegerea se numără:
- tipul echipamentului radiologic;
- puterea și parametrii de funcționare;
- orientarea fasciculului de raze X;
- distanța dintre sursă și pereți;
- frecvența utilizării echipamentului;
- destinația spațiilor învecinate;
- existența ușilor, ferestrelor sau a instalațiilor care traversează pereții.
Pentru unii clienți, sistemele fără plumb pot reprezenta o soluție mai practică, mai ales dacă proiectul permite obținerea nivelului necesar de protecție prin utilizarea mai multor straturi de placă de tip Knauf Safeboard. În alte situații, soluția cu plumb poate rămâne varianta recomandată, mai ales atunci când cerințele de ecranare sunt ridicate sau când proiectul prevede explicit acest tip de protecție. Important este ca alegerea să fie făcută înainte de execuție și să pornească de la calculele tehnice, nu de la presupuneri.
Cum montezi corect plăcile de gips carton cu protecție la radiații?
Montajul are un rol esențial în performanța finală a sistemului. Chiar și un material cu proprietăți bune de radioprotecție poate deveni ineficient dacă apar goluri, rosturi necorespunzătoare sau întreruperi ale barierei. Principiile generale ale unui montaj de plăci de gips carton rămân relevante, însă în cazul sistemelor de radioprotecție trebuie respectate suplimentar configurația din proiect și instrucțiunile specifice fiecărui producător.
Ce pași trebuie să urmezi la montaj?
Înainte de montaj trebuie verificată soluția tehnică și numărul de straturi prevăzut. Etapele de lucru diferă în funcție de sistem, dar în general includ:
- realizarea structurii metalice conform proiectului;
- debitarea și poziționarea plăcilor;
- fixarea mecanică pe profile pentru gips-carton;
- decalarea corectă a rosturilor între straturi;
- umplerea cavității cu vată minerală, pentru izolarea fonică a peretelui;
- tratarea rosturilor cu materialele recomandate;
- protejarea zonelor din jurul străpungerilor;
- finisarea suprafeței după realizarea stratului de radioprotecție;
- verificarea continuității întregii bariere
- testarea sistemului.

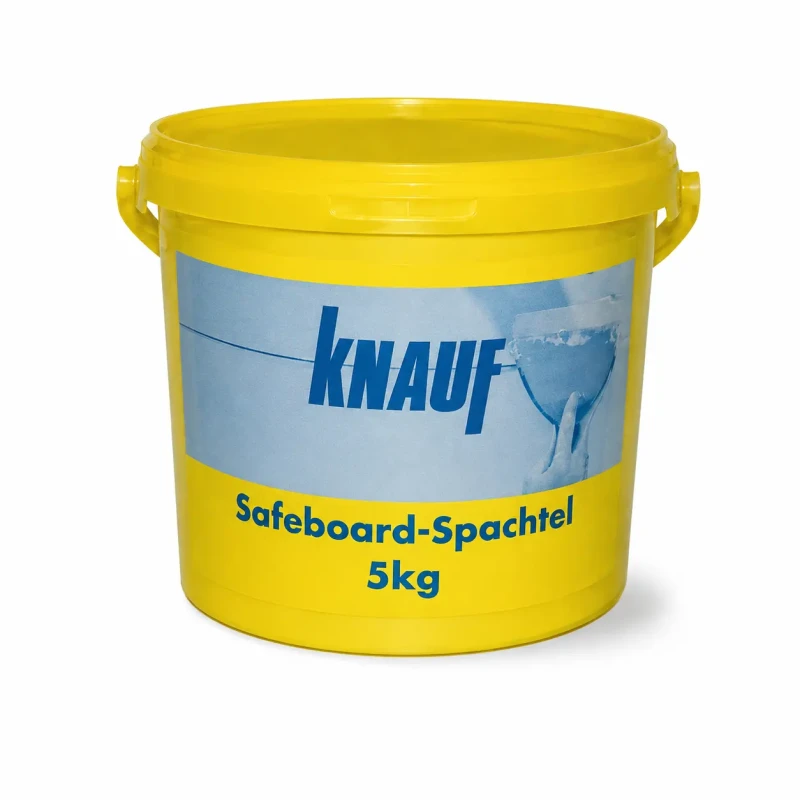

În cazul sistemelor Safeboard, masa de șpaclu dedicată are un rol important în menținerea protecției la nivelul îmbinărilor. Din acest motiv, înlocuirea ei cu un produs standard nu este recomandată decât dacă soluția este aprobată explicit.
Ce greșeli apar frecvent pe șantier?
Cele mai multe probleme apar atunci când sistemul de radioprotecție este tratat ca un perete obișnuit din gips carton. Printre greșelile întâlnite frecvent se numără:
- folosirea unui număr mai mic de straturi decât cel prevăzut;
- amplasarea profilelor metalice la o distanță prea mare;
- poziționarea greșită a plăcilor;
- rosturi tratate necorespunzător;
- montarea greșită a plăcilor între straturi;
- perforarea ulterioară a peretelui;
- prize sau doze electrice montate fără protecție suplimentară;
- înlocuirea unor materiale din sistem cu produse aparent similare;
- neglijarea racordurilor dintre perete, pardoseală și plafon
- utilizarea unor finisaje incompatibile.
De asemenea, manipularea plăcilor este importantă. Respectarea acestor bune practici pentru tăierea și manipularea gips cartonului ajută la reducerea riscului de deteriorare înainte de montaj.
Ce reglementări și aspecte de siguranță trebuie să respecți?
Amenajarea unei încăperi în care funcționează echipamente radiologice trebuie realizată cu respectarea cerințelor de securitate radiologică aplicabile. În România, activitățile care implică utilizarea instalațiilor radiologice sunt reglementate de Comisia Națională pentru Controlul Activităților Nucleare. Din acest motiv, nivelul de ecranare nu se stabilește după reguli generale de tipul „un strat este suficient” sau „o anumită grosime este potrivită în toate cazurile”. Configurația sistemului trebuie adaptată echipamentului și spațiului.
Este important să fie luate în calcul:
- tipul și poziția aparatului;
- distanțele față de pereți;
- gradul de ocupare al încăperilor vecine;
- orientarea fasciculului;
- toate golurile și străpungerile;
- continuitatea protecției pe întreaga suprafață.
Orice modificare făcută după stabilirea soluției tehnice trebuie verificată. Schimbarea numărului de straturi sau a materialelor poate influența direct nivelul de protecție obținut.
Plăcile de gips carton cu protecție la radiații sunt o soluție importantă pentru amenajarea spațiilor în care se utilizează echipamente cu raze X, însă eficiența lor depinde de alegerea corectă a sistemului, de numărul de straturi și de execuția atentă a fiecărui detaliu.
Fie că proiectul presupune plăci laminate cu plumb sau o soluție fără plumb de tip Safeboard, continuitatea ecranării trebuie păstrată în toate zonele peretelui sau tavanului. După stabilirea configurației tehnice potrivite, poți consulta oferta MacoStore pentru plăci de gips carton, materiale de îmbinare și accesorii compatibile cu sistemul ales.
