Placa protectie la foc Knauf Fireboard

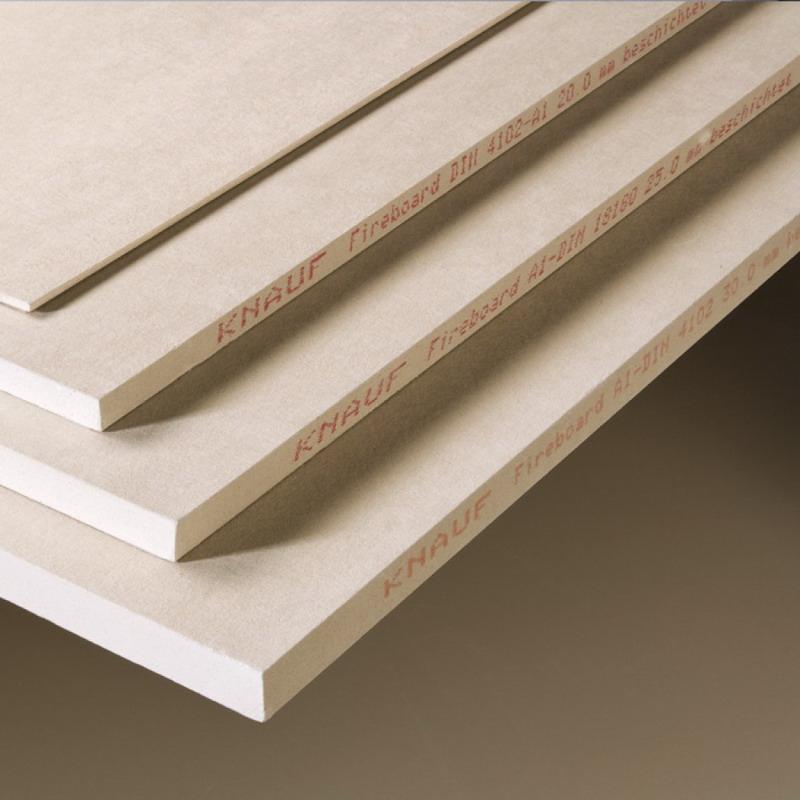

Knauf Fireboard - Placă specială din ipsos pentru protecţie la foc A1
Placările rezistente la foc cu Knauf Fireboard pot asigura rezistența la foc până la 240 de minute, în cazul grinzilor și stâlpilor metalici, sau până la 90 de minute în cazul grinzilor și stâlpilor din lemn.
.
Protecția la foc a grinzilor și stâlpilor cu plăci Knauf Fireboard
În eventualitatea unui incendiu, profilele din oțel neprotejate au o durată de rezistență la foc < 30 minute, deoarece prin expunere la foc acestea se încălzesc rapid, atingând temperatura critică de proiectare (Tcr.). Grinzile metalice și stâlpii metalici pot fi dimensionați astfel încât să-și păstreze capacitatea portantă în cazul expunerii la foc prin placare cu plăci Fireboard. Protecția la foc prin placare cu plăci Fireboard încetinește creșterea temperaturii elementelor structurale astfel încât, în caz de incendiu, acestea să-și păstreze capacitatea portantă pentru o perioadă definită de timp.

Rezistența la foc ce trebuie asigurată depinde de următorii factori:
■ Masa profilului metalic, cuantificată prin secțiunea transversală a acestuia V în cm².
■ Suprafața pe care acționează căldura, în general fiind egală cu circumferința interioară a placării A în cm.
■ Temperatura critică de proiectare a oțelului din care sunt confecționate profilele metalice Tcr. în °C.
■ Grosimea placării cu plăci Fireboard. Plăcile Knauf Fireboard Plăcile Fireboard sunt plăci speciale de ipsos armate cu fibră de sticlă, fiind concepute pentru cerinţe speciale de protecție la foc. Caracteristici:
■ Tip GM-F (în conformitate cu SR EN 15283-1)
■ Clasa de reacție la foc A1 (conform SR EN 13501-1)
■ Grosime 15 mm / 20 mm / 25 mm / 30 mm.
■ Dimensiune standard 1250 x 2000 mm.
■ Cant VK A se vedea și fișa tehnică a plăcilor Fireboard (fișa Knauf K751).

Knauf Fireboard este o Placă specială din ipsos pentru protecţie la foc A1 de tipul GM-F, conform EN 15283-1. Suprafeţele şi canturile longitudinale sunt armate cu fibre de sticlă acoperite cu ipsos, rezistente la foc. În combinaţie cu partea centrală îmbunătăţită, armată cu fibre disperse, această placă îndeplineşte cele mai stricte cerinţe de rezistenţă la foc.

Rezistenţălafoc:A1 conf. DIN 4102 și SR EN 13501.
Greutate redusă permite dimensionarea adecvată a structurii de susţinere al tavanului.
Pe lângă încadrarea în clasa de materiale de construcţie A1, plăcile Fireboard rămân stabile dimensional şi nu prezintă fisuri la expunerea la foc, nici chiar după deshidratarea completă. Prin urmare, structura de susţinere beneficiază de o durată mai mare de protecţie la foc.

Domenii de utilizare ale plăcilor Knauf Fireboard
Sistemele Knauf din plăci Fireboard, aprobate de organizaţia de supraveghere în construcţii, oferă un nivel înalt de siguranţă. Informaţii detaliate cu privire la protecţia la foc prin intermediul plăcilor Fireboard sunt conţinute în Fişatehnică Knauf a sistemului respectiv şi în broşura „Protecţie la foc cu sisteme Knauf”.
Sisteme Knauf pt. tavane din grinzi de lemn - temele Knauf pentru tavane din grinzi de lemn suntoptime pentru clădiri noi sau pentru îmbunătăţirea nivelului de rezistenţă la foc al tavanelor, în cazul:
■ structurilor vechi ce trebuie refăcute complet sa parţial,
■ structurilor vechi existente Acoperişuri/tavane din tablă cutată trapezoidală acoperite cu plăci Fireboard cu rol de placare (căptuşeală) pentru tavane sau tavane suspendate, cu clasa de rezistenţă la foc EI 30 – EI 180.
Tavane A1 din plăci Fireboard Tavane suspendate sau autoportante cu clasa de rezistenţă la foc EI 120.
Pereţi A1 din plăci Fireboard
Pereţi de compartimentare cu structură metalică.
Perete Knauf rezistent la foc A1
Perete de compartimentare din profile de metal cu clasa de rezistenţă la foc EI 180, cu rol de perete rezistent la foc.
Pereţi pt ghene de instalaţii A1 din plăci Fireboard
Perete pentru ghene de instalaţii cu clasa de rezistenţă la foc EI 120.

Knauf Cubo Sistem autoportant cameră-în-cameră.
Placarea grinzilor şi stâlpilor cu plăci Knauf Fireboard Căptuşeli cu protecţie la foc pentru grinzi şi stâlpi din lemn sau oţel, care menţin capacitatea portantăpentru perioada necesară de rezistenţă la foc, între R 30 şi R 240.
Tubulaturi Knauf din plăci Fireboard În majoritatea cazurilor, cerinţele autorităţilor de supraveghere în construcţii (cerinţe de siguranţă la foc, scenarii de foc) în privinţa căptuşelii traseelor de tubulatură de cabluri şi de ventilaţie includ apicarea unor materiale de construcţie din clasa A1.Soluția de protecţie a tubulaturilor pentru cabluri şi ventilaţie, realizată din plăci Knauf Fireboard, are clase de rezistenţă la foc de până la EI 90. Proiectarea nivelului de rezistenţă la foc O aplicaţie comună este placarea (căptuşirea) suplimentară a componentelor, facilităţilor sau camerelor construcţiilor existente, pentru a obţine perioade de rezistenţă la foc între 30 şi 180 minute. În acest caz, rezistenţa la foc este prevăzută dintr-o singură parte.
Placarea (căptuşirea) structurilor din oţel în vederea atingerii rezistenţei la foc reprezintă o altă aplicaţie comună. În acest caz, plăcile Knauf Fireboard cu o grosime conform indicaţiilor dintabelul 1 trebuie aplicate pe ambele părţi ale structurii protejate (lemn, oţel, etc.).

Date tehnice
■ Densitate: ≥ 780 kg/m³
■ Clasă de materiale de construcţie / rezistenţă la foc: DIN 4102 und SR EN 13501: A1
■ Rezistenţa la încovoiere ( Fireboard 20 mm) - parallel: ca. 4,9 N/mm² - perpendicular: ca. 1,8 N/mm²
■ Coeficient de difuzie a vaporilor de apă SR EN 12524 Tabel. 1 μ = 10
■ Conductivitate termică SR EN 12524 Tabel. 1 λ = 0,23 W/mK

Dimensiunile plăcii Grosime: 12,5 / 15 / 20 / 25 / 30 mm Lățime: 1250 mm Lungime: 2000 mm
