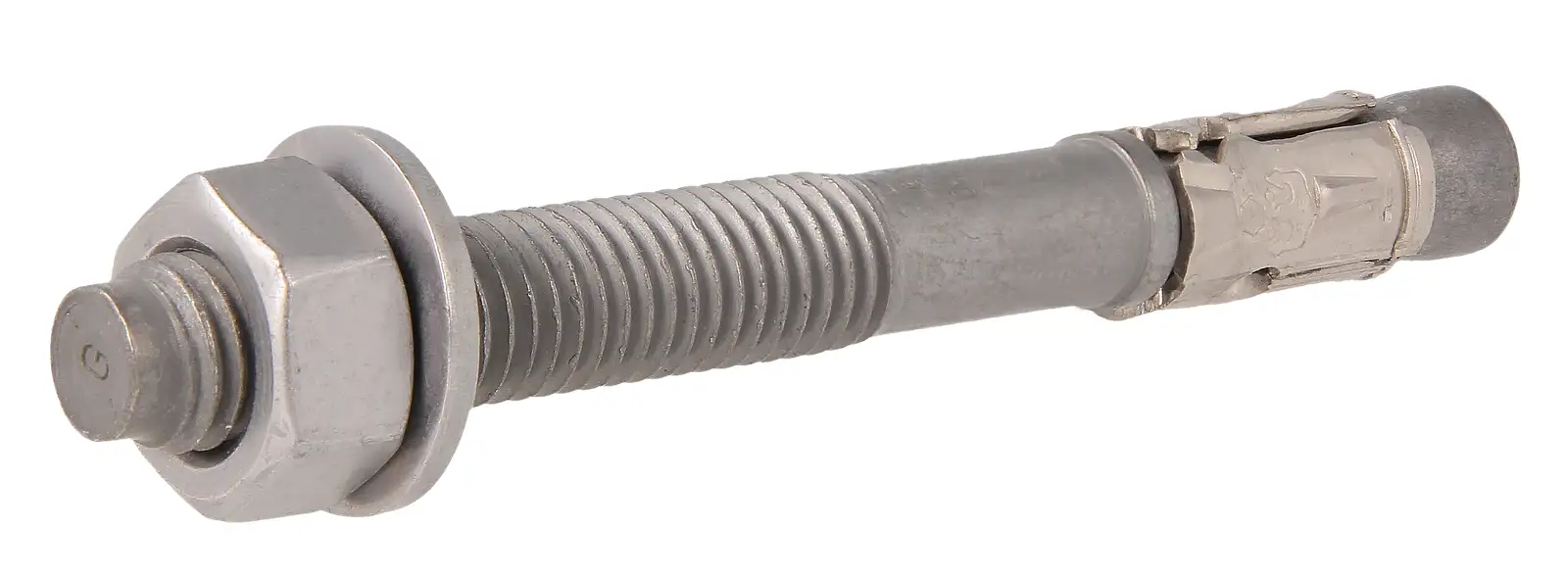

Conexpand premium otel carbon sarcini statice si seismice Rawlplug R-HPTIII strat anticoroziv ZP
![Conexpand premium otel carbon sarcini statice si seismice Rawlplug R-HPTIII strat anticoroziv ZP [1]](https://gomagcdn.ro/domains2/macostore.ro/files/product/original/conexpand-premium-otel-carbon-sarcini-statice-si-seismice-rawlplug-r-hptiii-strat-anticoroziv-zp-388220.webp "Conexpand premium otel carbon sarcini statice si seismice Rawlplug R-HPTIII strat anticoroziv ZP [1]")
Tip: M 8
Utilizare: Beton nefisurat, Roca, Beton armat, Beton nearmat
Data de livrare: Miercuri, 21.10.2026
- Descriere
- Fisa tehnica (3)
- Review-uri (0)
Ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
Ancora expandabilă R-HPTIII-ZP este un element de fixare mecanică din oțel carbon placat cu zinc, destinat montajului în beton fisurat și nefisurat. Produsul face parte din a treia generație de ancore expandabile și permite alegerea adâncimii de ancorare în funcție de gradul de încărcare. Conform fișei tehnice, capacitățile mari de încărcare permit ancorarea la adâncimi mai reduse și instalarea unor elemente cu grosimi mai mari.
Ancora poate fi utilizată pentru fixarea elementelor din oțel, aluminiu și lemn. Aplicațiile indicate includ fațade ventilate, bariere și balustrade, structuri metalice, pereți cortină, utilaje grele, porți și garduri, ascensoare și elevatoare, precum și scaune de stadion. Suporturile menționate sunt betonul fisurat și nefisurat C20/25-C50/60, betonul armat și nearmat, respectiv piatra naturală, pentru care este necesară testarea în șantier.
Cămașa expandabilă este realizată din oțel carbon placat cu zinc și include un blocator suplimentar și un inel la capăt, pentru conexiunea dintre ancoră și substrat. Dimensiunea este gravată pe tijă, iar marcajul privind lungimea și adâncimea de montaj permite identificarea ancorei inclusiv după instalare.
Montajul presupune găurirea și curățarea suportului, introducerea ancorei prin elementul de fixat și strângerea piuliței cu o cheie dinamometrică. Fișa indică rezistență la foc R30-R120 și aplicații conform EAD 330232-01-0601, incluse în ETA-21/1082.
Specificații tehnice ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
| Caracteristică | Specificație din fișa tehnică |
|---|---|
| Tip produs | Ancoră expandabilă cu fixare mecanică |
| Generație | A treia generație de ancore expandabile |
| Material ancoră | Oțel carbon placat cu zinc |
| Material cămașă expandabilă | Oțel carbon placat cu zinc |
| Adâncime de ancorare | Variabilă, în funcție de gradul de încărcare |
| Mărimi | M8, M10, M12 |
| Beton nefisurat | C20/25-C50/60 |
| Beton fisurat | C20/25-C50/60 |
| Alte substraturi menționate | Beton nearmat, beton armat, piatră naturală după testare în șantier |
| Materialele elementelor de fixat | Oțel, aluminiu, lemn |
| Rezistență la foc | R30-R120 |
| Clasa de coroziune indicată în text | C1-C5 |
| Indicație din pictograma de pe prima pagină | C1-C2 |
| Document de evaluare indicat | EAD 330232-01-0601 |
| Evaluare tehnică europeană indicată | ETA-21/1082 |
| Marcaje prezentate | CE, ETA |
| Identificare | Dimensiune gravată pe tijă; marcaj privind lungimea ancorei și adâncimea de montaj |
Textul și pictograma de pe prima pagină prezintă indicații diferite privind clasele C1-C5, respectiv C1-C2. Fișa nu explică această diferență.
Caracteristici și beneficii ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
-
Adâncime variabilă de ancorare, care permite adaptarea adâncimii la gradul de încărcare al ancorei.
-
Capacități mari de încărcare, despre care fișa precizează că permit ancorarea la adâncimi mai reduse și fixarea unor elemente cu grosimi mai mari.
-
Utilizare în beton fisurat și nefisurat C20/25-C50/60.
-
Rezistență la foc R30-R120.
-
Ancoră și cămașă expandabilă din oțel carbon placat cu zinc.
-
Distanțe mici de montaj față de marginea substratului și între ancore, conform parametrilor de instalare.
-
Marcaj pentru identificarea lungimii ancorei și a adâncimii de montaj, inclusiv după instalare.
-
Dimensiune gravată pe tijă.
-
Posibilitatea fixării elementelor din oțel, aluminiu și lemn.
-
Instalare cu adaptor SDS, menționată în fișă ca metodă rapidă și confortabilă.
-
Ancorare prin fixare mecanică.
-
Cămașă expandabilă cu blocator suplimentar și inel la capăt, pentru realizarea conexiunii dintre ancoră și substrat.
-
Aplicații specificate conform EAD 330232-01-0601 și incluse în ETA-21/1082.
Substrat ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
-
Beton nefisurat C20/25-C50/60.
-
Beton fisurat C20/25-C50/60.
-
Beton nearmat.
-
Beton armat.
-
Piatră naturală, după testare în șantier.
Aplicații ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
-
Fațade ventilate.
-
Bariere și balustrade.
-
Structuri metalice.
-
Pereți cortină.
-
Utilaje grele.
-
Porți și garduri.
-
Ascensoare și elevatoare.
-
Scaune de stadion.
Ghid de instalare ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
-
Efectuați gaura cu o mașină de găurit cu percuție, până la adâncimea necesară.
-
Curățați bine gaura cu o perie de sârmă și o pompă de suflat praful.
-
Introduceți ancora în gaură prin orificiul elementului de fixat și loviți-o cu un ciocan până la adâncimea corespunzătoare.
-
Strângeți piulița cu o cheie dinamometrică, la cuplul necesar: 15,0 Nm pentru M8, 30,0 Nm pentru M10 și 50,0 Nm pentru M12.
Informații despre produs ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
| Mărime | Cod produs | Diametru d [mm] | Lungime L [mm] | Diametrul minim al găurii în elementul de instalat d_f [mm] | Grosimea maximă a elementului de instalat t_fix,max [mm] |
|---|---|---|---|---|---|
| M8 | R-HPTIIIZP08060/10 | 8 | 60 | 9 | 20 |
| M8 | R-HPTIIIZP08075/25 | 8 | 75 | 9 | 20 |
| M8 | R-HPTIIIZP08085/35 | 8 | 85 | 9 | 20 |
| M8 | R-HPTIIIZP08095/45 | 8 | 95 | 9 | 20 |
| M8 | R-HPTIIIZP08105/55 | 8 | 105 | 9 | 20 |
| M8 | R-HPTIIIZP08115/65 | 8 | 115 | 9 | 20 |
| M10 | R-HPTIIIZP10065/5 | 10 | 65 | 12 | 40 |
| M10 | R-HPTIIIZP10080/20 | 10 | 80 | 12 | 40 |
| M10 | R-HPTIIIZP10095/35 | 10 | 95 | 12 | 40 |
| M10 | R-HPTIIIZP10115/55 | 10 | 115 | 12 | 40 |
| M10 | R-HPTIIIZP10130/70 | 10 | 130 | 12 | 40 |
| M12 | R-HPTIIIZP12080/5 | 12 | 80 | 14 | 60 |
| M12 | R-HPTIIIZP12100/25 | 12 | 100 | 14 | 60 |
| M12 | R-HPTIIIZP12115/40 | 12 | 115 | 14 | 60 |
| M12 | R-HPTIIIZP12125/50 | 12 | 125 | 14 | 60 |
| M12 | R-HPTIIIZP12135/60 | 12 | 135 | 14 | 60 |
| M12 | R-HPTIIIZP12150/75 | 12 | 150 | 14 | 60 |
Valorile de 20, 40 și 60 mm pentru grosimea maximă a elementului de instalat sunt prezentate în fișă în celule comune pentru fiecare mărime. Acestea diferă de valorile din tabelul „Parametri instalare”, reprodus mai jos. Fișa nu precizează motivul diferenței.
Parametri instalare ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
| Parametru | Simbol din fișă | Unitate | M8 | M10 | M12 |
|---|---|---|---|---|---|
| Diametrul găurii în substrat | d₀ | mm | Ø8 | Ø10 | Ø12 |
| Adâncimea nominală de încastrare | h_nom ≥ | mm | 40-77 | 48-108 | 60-135 |
| Grosimea maximă a elementului de instalat | t_fix,max | mm | 135,0 | 140,0 | 225,0 |
| Adâncimea găurii în substrat | h₀ ≥ | mm | 45-82 | 53-113 | 68-143 |
| Cuplul de strângere | T_inst | Nm | 15,0 | 30,0 | 50,0 |
| Grosimea minimă a substratului | h_min ≥ | mm | 80,0 / 100,0 | 80,0 / 120,0 | 100,0 / 140,0 |
| Distanța minimă față de margine | s_min | mm | 35,0 | 40,0 | 50,0 |
| Distanța minimă între ancore | c_min | mm | 40,0 | 45,0 | 55,0 |
| Adâncimea efectivă de instalare | h_ef | Nespecificată pe acest rând | 33-47 / 48-70 | 40-59 / 60-100 | 50-69 / 70-125 |
Valorile separate prin „/” reproduc cele două subcoloane ale fiecărei mărimi, în ordinea din fișă. Denumirile și simbolurile parametrilor sunt păstrate conform documentului.
| Caracteristică, denumită conform fișei | Simbol | Unitate | M8 | M10 | M12 |
|---|---|---|---|---|---|
| Rezistența caracteristică a oțelului la rupere | N_Rk,s | kN | 20,4 | 32,2 | 48,7 |
| Adâncime efectivă de instalare (test la smulgere distructiv) beton fisurat | N_Rk,p | kN | 7,1 / 7,5 | 16,0 / 16,0 | 20,2 / 20,2 |
| Adâncime efectivă de instalare (test la smulgere distructiv) beton nefisurat | N_Rk,p | kN | 8,5 / 12,0 | 22,9 / 22,9 | 30,0 / 30,0 |
| Rezistența caracteristică - Oțel | V⁰_Rk,s | kN | 14,6 | 24,7 | 32,6 |
Rândurile denumite în fișă „Adâncime efectivă de instalare (test la smulgere distructiv)” sunt însoțite de unitatea kN. Denumirile, unitățile și valorile sunt reproduse fără reinterpretare.
Date tehnice ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
| Mărime | Cod produs | Diametru d [mm] | Lungime L [mm] | Greutate unitară a cutiei [kg], conform fișei | Cantitate cutie [buc] | Cantitate palet [buc] |
|---|---|---|---|---|---|---|
| M8 | R-HPTIIIZP08060/10 | 8 | 60 | 27,2 | 100 | 16000 |
| M8 | R-HPTIIIZP08075/25 | 8 | 75 | 29,15 | 100 | 16000 |
| M8 | R-HPTIIIZP08085/35 | 8 | 85 | 33,3 | 100 | 12000 |
| M8 | R-HPTIIIZP08095/45 | 8 | 95 | 36,7 | 100 | 12000 |
| M8 | R-HPTIIIZP08105/55 | 8 | 105 | 40,9 | 100 | 12000 |
| M8 | R-HPTIIIZP08115/65 | 8 | 115 | 42,61 | 100 | 12000 |
| M10 | R-HPTIIIZP10065/5 | 10 | 65 | 47,42 | 50 | 8000 |
| M10 | R-HPTIIIZP10080/20 | 10 | 80 | 55,14 | 50 | 8000 |
| M10 | R-HPTIIIZP10095/35 | 10 | 95 | 62,28 | 50 | 8000 |
| M10 | R-HPTIIIZP10115/55 | 10 | 115 | 72,22 | 50 | 6000 |
| M10 | R-HPTIIIZP10130/70 | 10 | 130 | 80,02 | 50 | 8000 |
| M12 | R-HPTIIIZP12080/5 | 12 | 80 | 208,5 | 50 | 16000 |
| M12 | R-HPTIIIZP12100/25 | 12 | 100 | 239,2 | 50 | 16000 |
| M12 | R-HPTIIIZP12115/40 | 12 | 115 | 275 | 50 | 12000 |
| M12 | R-HPTIIIZP12125/50 | 12 | 125 | 288 | 50 | 12000 |
| M12 | R-HPTIIIZP12135/60 | 12 | 135 | 296 | 50 | 6000 |
| M12 | R-HPTIIIZP12150/75 | 12 | 150 | 324 | 50 | 4000 |
Denumirea coloanei „Greutate unitară a cutiei”, unitatea kg și valorile sunt preluate exact din fișă, fără conversii sau corecții.
Produse asociate ancoră expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
-
Rotopercutor cu fir SDS-PLUS, 850 W, 2,5 J: R-PRH26850.
-
Rotopercutor 18 V SDS-PLUS, 2,0 J, 5,0 Ah: R-PRH18.
-
Cheie dinamometrică 20-100 Nm, 1/2”: R-HTW-20-100.
-
Burghiu Aggressor SDS Plus: RT-SDSA.
-
Burghiu Rebardrill SDS Plus: RT-SDSR.
-
Tubulară de impact 1/2”: RT-IS.
-
Ciocan: RT-HAM.
Cum alegi corect ancora expandabilă din oțel carbon, placat cu zinc, pentru beton fisurat și nefisurat R-HPTIII-ZP
Produsul este potrivit pentru lucrări care presupun fixarea elementelor din oțel, aluminiu sau lemn în suporturile indicate în fișă. Alegerea trebuie raportată la aplicație, substrat, gradul de încărcare și parametrii de instalare ai mărimii utilizate.
-
Verificați suportul: fișa menționează beton fisurat și nefisurat C20/25-C50/60, beton armat și nearmat. Pentru piatră naturală, utilizarea este condiționată de testarea în șantier.
-
Verificați încadrarea lucrării în aplicațiile indicate: fațade ventilate, balustrade, structuri metalice, pereți cortină, utilaje grele, porți, garduri, ascensoare, elevatoare sau scaune de stadion.
-
Alegeți adâncimea de ancorare în funcție de gradul de încărcare, conform caracteristicii de adâncime variabilă menționate în document.
-
Verificați mărimea și lungimea ancorei, diametrul găurii în substrat și diametrul minim al orificiului din elementul de instalat.
-
Verificați grosimea substratului, adâncimea găurii și distanțele minime față de margine și între ancore.
-
Respectați cuplul de strângere indicat pentru mărimea aleasă și etapele de curățare și instalare.
-
Înaintea alegerii pe baza grosimii maxime a elementului de fixat sau a clasei de coroziune, clarificați diferențele semnalate între secțiunile fișei; documentul nu oferă o explicație care să permită selectarea uneia dintre valorile contradictorii.
